Slip On Flange
ASME B16.5 Slip on Flange drawing

Slip On Flange

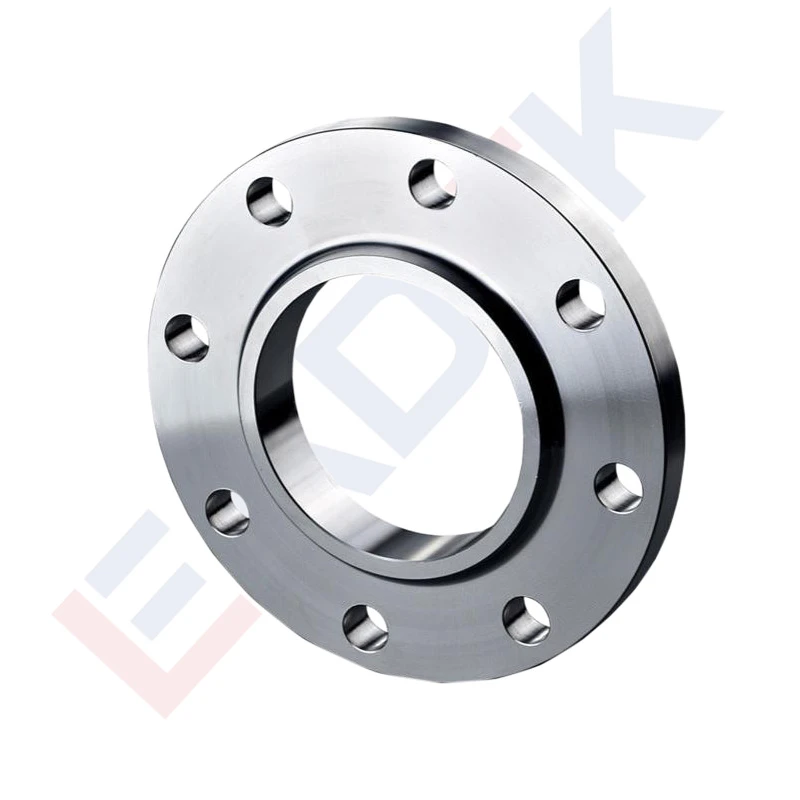

Slip{0}}on prirubnice s grlom (SO) vrsta su prirubnice kod koje su cijev ili spojni dijelovi umetnuti u prirubnicu i povezani s opremom ili cjevovodom kutnim zavarivanjem. Visina vrata je relativno niska, što povećava krutost i-nosivost prirubnice.

Pošaljite upit

Pojedinosti o proizvodu

Mi smo dizajner i proizvođač

Broj artikla:

Dobijte besplatni uzorak

Prijave

Slip{0}}On prirubnice s grlom prikladne su za raspone tlaka PN serije PN2,5 do PN40; i Class serije Class150 do Class1500. Obično se koriste za nisko{5}}tlačne, ne-kritične spojeve cjevovoda, a mogu se koristiti i za spajanje prirubničkih cjevovoda i opreme.

ASME B16.5 Prirubnica SO 150 Klasa

ASME B165 Slip on Flange drawing

Popis dimenzija prirubnice SO RF 150 (mm)

Veličina		Cijev OD A	OD	Krug vijaka	Otvor za vijak	Brtveno lice		Debljina	ID	H	T2
inča	DN	Cijev OD A	OD	PRIJE KRISTA	B	R	RF	T1	ID	H	T2
1/2"	15	21.3	90	60.5	16x4	35	1.6	11.5	22	30	16
3/4"	20	26.9	100	70	16x4	43	1.6	13	27.5	38	16
1"	25	33.7	110	79.5	16x4	51	1.6	14.5	34.5	49	17
11/4"	32	42.4	115	89	16x4	63.5	1.6	16	43.5	59	21
11/2"	40	48.3	125	98.5	16x4	73	1.6	17.5	49.5	65	22
2"	50	60.3	150	120.5	18x4	92	1.6	19.5	61.5	78	25
21/2"	65	76.1	180	139.5	18x4	105	1.6	22.5	77.5	90	29
3"	80	88.9	190	152.5	18x4	127	1.6	24	90.5	108	30
4"	100	114.3	230	190.5	18x8	157.5	1.6	24	116	135	33
5"	125	139.7	255	216	22x8	186	1.6	24	143.5	164	36
6"	150	168.3	280	241.5	22x8	216	1.6	25.5	170.5	192	40
8"	200	219.1	345	298.5	22x8	270	1.6	29	221.5	246	44
10"	250	273	405	362	26x12	324	1.6	30.5	276.5	305	49
12"	300	323.9	485	432	26x12	381	1.6	32	327.5	365	56
14"	350	355.6	535	476	30x12	413	1.6	35	359.5	400	57
18"	450	457	635	578	33x16	533.5	1.6	40	462	505	68
20"	500	508	700	635	33x20	584	1.6	43	513.5	559	73
24"	600	610	815	749.5	36x20	692	1.6	48	616.5	663	83
