Kuglasti ventil za montažnu podlogu
Veličine 1/4"–4", dizajn API 608, pogodan za opskrbu vodom, uljem i plinom.
Trodijelna-konstrukcija omogućuje-linijsko održavanje bez uklanjanja cjevovoda.
Pojedinosti o proizvodu
Zhejiang Leadtek Fluid Technology Co., Ltd. jedan je od najiskusnijih proizvođača i dobavljača kuglastih ventila za montažu u Kini. Slobodno kupite prilagođeni kuglasti ventil za montažu po konkurentnoj cijeni u našoj tvornici. Također, dostupan je besplatni uzorak.
Pregled proizvoda
Leadtek 3PC kuglasti ventil s pločicom za montažu s navojem (Kod: 30-0C2G0) kuglasti je ventil s punim priključkom, ženski-na{-ženski navoj s integriranom montažnom pločicom ISO5211, projektiran za izravnu montažu aktuatora bez dodatnih adaptera. Trodijelni-dizajn kućišta omogućuje-linijski održavanje - sjedište ventila, brtve i kugla mogu se pregledati ili zamijeniti bez rezanja cjevovoda. Materijal kućišta je CF8 ili CF8M, ocijenjen na 1000PSI, u skladu s API 608 i prošao je RoHS test. Dostupno od 1/4" do 4".
Ključne specifikacije
Crtež proizvoda
| Parametar | pojedinosti |
|---|---|
| Šifra proizvoda | 30-0C2G0 |
| Tip | 3PC s navojem, puni priključak, ženski-ženski (F-F) |
| Standard dizajna | API 608 |
| Nazivni tlak | 1000 PSI |
| Licem u lice | MFR STD |
| Standardna nit | ASME B1.20.1 / BS 21 / DIN 2999 / BS EN 10226 / JIS B 0203 / ISO 7-1 / ISO 228-1 |
| Inspekcija | API 598 / EN 12266-1 |
| Materijal tijela | CF8 / CF8M |
| Materijal lopte | F304 / F316 |
| Materijal stabljike | F316 |
| Materijal sjedala | M111 / M111+20%CF |
| Montažna podloga | ISO5211 (F03/F04 do F07/F10 ovisno o veličini) |
| Raspon veličina | 1/4" – 4" |
| Mediji | Voda, ulje, plin |
| Temperatura | M111: -40 stupnjeva do -200 stupnjeva / M111+20%CF: -40 stupnjeva do -240 stupnjeva |
Tablica dimenzija
| Veličina | Ød (mm) | L (mm) | H1 (mm) | h (mm) | H (mm) | E (mm) | ISO5211 | A | B | A1 | B1 | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 11 | 64 | 42.5 | 9 | 70 | 120 | F03/F04 | 36 | 42 | 6 | 7 | 9 |
| 3/8" | 12.5 | 64 | 42.5 | 9 | 70 | 120 | F03/F04 | 36 | 42 | 6 | 7 | 9 |
| 1/2" | 15 | 68 | 45 | 9 | 72 | 120 | F03/F04 | 36 | 42 | 6 | 7 | 9 |
| 3/4" | 20 | 76 | 48.5 | 9 | 76 | 120 | F03/F04 | 36 | 42 | 6 | 7 | 9 |
| 1" | 25 | 88 | 63 | 11 | 94 | 150 | F04/F05 | 42 | 50 | 6 | 7 | 11 |
| 1 1/4" | 32 | 103 | 68.5 | 11 | 100 | 150 | F04/F05 | 42 | 50 | 6 | 7 | 11 |
| 1 1/2" | 38 | 111 | 80.5 | 14 | 117 | 190 | F05/F07 | 50 | 70 | 7 | 9 | 14 |
| 2" | 50 | 132 | 89 | 14 | 125 | 190 | F05/F07 | 50 | 70 | 7 | 9 | 14 |
| 2 1/2" | 65 | 163 | 113.5 | 17 | 155 | 260 | F07/F10 | 70 | 102 | 9 | 11 | 17 |
| 3" | 76 | 185 | 121.5 | 17 | 163 | 260 | F07/F10 | 70 | 102 | 9 | 11 | 17 |
| 4" | 100 | 226 | 150 | 22 | 196 | 320 | F07/F10 | 70 | 102 | 9 | 11 | 22 |
Bill of Materials
| Ne. | Dio | Materijal |
|---|---|---|
| 1 | Tijelo | CF8 / CF8M |
| 2 | Hauba | CF8 / CF8M |
| 3 | Lopta | F304 / F316 |
| 4 | Sjedalo | M111 / M111+20%CF |
| 5 | Zabrtvljena čahura | PTFE+15%GF / PTFE+20%CF |
| 6 | stabljika | F316 |
| 7 | Potisna podloška | PTFE+15%GF / PTFE+20%CF |
| 8 | Podloška za pakiranje | PTFE / PTFE+20%CF |
| 9 | Žlijezda | 304 |
| 10 | Disk opruga | SS304 |
| 11 | Prirubnica žlijezde | CF8 |
| 12 | Čep | F304 |
| 13 | Orah | A2-70 |
| 14 | Klinac | F304 |
| 15 | Orah | A2-70 |
| 16 | Opružna podloška | SS304 |
| 17 | Klinac | F304 |
| 18 | Orah | A2-70 |
| 19 | Opružna podloška | SS304 |
| 20 | Ručka | 304 |
| 21 | Poklopac ručke | PVC |
Značajke dizajna
konfiguracija na ovom modelu slijedi ISO5211,
omogućavanje izravnog pričvršćivanja-vijcima pneumatskih ili električnih pokretača - nije potreban dodatni nosač za ugradnju. Provrt s punim otvorom eliminira ograničenje protoka i podržava probijanje. Dodatne značajke dizajna uključuju:
- 1. Stražnja brtva s dizajnom otpornim-na višestruko curenje
- 2. Podesivo pakiranje bez rastavljanja
- 3. Dizajn elastične brtve sjedala
- 4. Sjedište ventila s dizajnom čahure
- 5. Dizajn drške protiv-izbacivanja i -grebanja
- 6. Puni provrt, puna specifikacija čvrste kugle
- 7. Dizajn rupe za rasterećenje pritiska lopte
- 8. Dizajn zaštite od požara (opcionalno)
- 9. Dizajn protiv-statičkog elektriciteta
- 10. Usklađenost s ISO5211 platformom za montažu aktuatora
- 11. Sukladno RoHS
- 12. Konstrukcija investicijskog lijevanja
- 13. Dostupni različiti standardi navoja
Zašto odabrati kuglasti ventil s punim priključkom i nosačem
Za inženjere nabave i integratore sustava koji određuju automatiziranu kontrolu cjevovoda, konfiguracija kuglastog ventila s podlogom za montažu smanjuje troškove instalacije i pogreške pri poravnanju u odnosu na odvojene ventile-plus-sklopove nosača. ISO5211 jastučić na ovom modelu standardiziran je za sve grupe veličina (F03/F04 do F07/F10), što znači da se jedan model aktuatora može specificirati u cijelom rasponu veličina u istom sustavu - smanjujući zalihe rezervnih dijelova. Puni provrt osigurava da nema pada tlaka, što je važno kod ubrizgavanja vode, prijenosa nafte i plina i sustava za doziranje kemikalija gdje se mora održavati promjer cjevovoda.
Prijave
Prijenos nafte i plina i kontrola ušća bušotine
Kemijske i petrokemijske procesne linije
Sustavi za obradu vode i industrijske vode
Automatizirani klizni{0}}sustavi koji zahtijevaju montažu aktuatora ISO5211

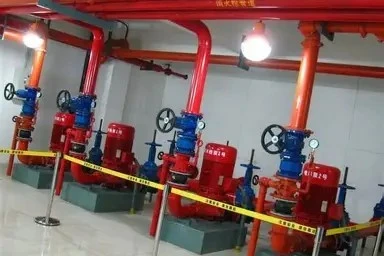

Sustavi zaštite od požara
Sustavi za hlađenje podatkovnog centra i distribuciju hladne vode
Zhejiang Leadtek Fluid Technology Co., Ltd. proizvodi precizne-lijevane ventile od nehrđajućeg čelika od 1994. godine, s 30+ godina iskustva u lijevanju, proizvodnim pogonom od 37 000㎡ i 400+ CNC strojevima pod jednim krovom. Serija kuglastih ventila s pločicom za montažu proizvodi se lijevanjem po izgubljenom -vosku s AOD-rafiniranim CF8/CF8M, nakon čega slijedi 5-osna CNC obrada (okruglost kuglice manja ili jednaka 0,01 mm, brtvena površina Ra 0,4 μm) i 100% API 598 konačna provjera prije otpreme.
Certifikatiodržano: ISO 9001, ISO 14001, ISO 45001, CE, RoHS, KC (korejska pitka voda) i licenca za proizvodnju posebne opreme (komponenta tlačne cijevi). Proizvodi se izvoze u 80+ zemalja diljem Europe, Sjeverne Amerike, Bliskog Istoka, Jugoistočne Azije i Južne Amerike.
Običajveličine, materijali i spremne konfiguracije-pokretača podržani su s tvorničkim rokovima isporuke.
Često postavljana pitanja
Često postavljana pitanja
P: Što je kuglasti ventil za montažu?
O: Kuglasti ventil s pločicom za montažu integrira pločicu za montažu ISO5211 na poklopac motora za izravno pričvršćivanje vijcima-aktuatora bez dodatnih nosača. Ovo je standardna konfiguracija za automatizirane sustave upravljanja cjevovodom.
P: Što znači ISO5211 na kuglastom ventilu?
O: ISO5211 definira dimenzije sučelja za montažu pokretača na četvrt-okretnim ventilima. Ovaj kuglasti ventil za montažu pokriva F03/F04 do F07/F10 ovisno o veličini.
P: Koja je razlika između kuglastog ventila s pločicom za montažu s punim otvorom i smanjenim otvorom?
O: Kuglasti ventil s punim otvorom s montažnom podlogom održava isti promjer provrta kao i cjevovod, bez ograničenja protoka. Ventili sa smanjenim priključkom koriste manji kuglasti provrt, što ograničava kapacitet protoka.
P: Koji se standardi tlaka i inspekcije primjenjuju?
O: Nazivni 1000 PSI, dizajniran prema API 608, pregledan prema API 598 i EN 12266-1.
P: Koji su standardi niti dostupni?
A: ASME B1.20.1 (NPT), BS 21, DIN 2999, BS EN 10226, JIS B 0203, ISO 7-1 i ISO 228-1.
P: Koji su materijali za tijelo dostupni?
O: CF8 (SS304) i CF8M (SS316). CF8M se preporučuje za korozivne medije ili medije s višim-temperaturama.
P: Može li se ovaj ventil izravno montirati s pneumatskim ili električnim aktuatorom?
O: Da. ISO5211 podloga omogućuje izravnu montažu aktuatora. Leadtek također isporučuje kompletne sklopove kuglastih ventila s aktiviranjem - kontaktirajte nas da odredimo vrstu aktuatora i upravljački signal.
P: Koje certifikate posjeduje Leadtek?
O: ISO 9001, ISO 14001, ISO 45001, CE, RoHS, KC i kineska licenca za proizvodnju posebne opreme. Svi ventili prolaze 100% inspekciju API 598 prije otpreme.
